Project repo here: Code 前言 話說在某一天，有位友人發送了這個貼文給我
分析 首先從圖片中可以大概了解當中必要的元件：MCU、顯示用的螢幕以及按鈕。
工作原理大概就是「透過按鈕去轉換顯示在螢幕上的圖片」，因此可以分為以下幾個步驟去實現：
Hardware Setup (MCU＋螢幕) Software (顯示圖片的program) Hardware Setup (MCU＋螢幕) 1x Arduino UNO 2x Button 1x SSD1306 OLED (0.96") 螢幕的通訊方法這裡將會使用I2C
Sofware 因為採用SSD1306，所以可以直接用Adafruit SSD1306 Library，節省了寫I2C connection以及顯示螢幕像素的部分。
1
2
3
4
5
6
7
8
9
10
11
12
13
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels
#define OLED_RESET -1 // Reset pin # (or -1 if sharing Arduino reset pin)
// Declaration for an SSD1306 display connected to I2C (SDA, SCL pins)
Adafruit_SSD1306 display ( SCREEN_WIDTH , SCREEN_HEIGHT , & Wire , OLED_RESET );
// ------------------- For i2c -------------------
// SSD1306_SWITCHCAPVCC = generate display voltage from 3.3V internally
if ( ! display . begin ( SSD1306_SWITCHCAPVCC , 0x3C )) {
Serial . println ( F ( "SSD1306 allocation failed" ));
for (;;); // Don't proceed, loop forever
}
可能需要注意的是i2c address以及Arduino Pin位置（正常情況下應該都是0x3C）
圖片準備 SSD1306有幾個不同尺寸的型號，根據型號的尺寸，展示圖片的範圍也會有所不同。而我所使用的尺寸是128x64，為了方便設計，圖片的原生尺寸也設定為128x64。
然后再繪製4幅不同狀態的圖片（leftBtnOnClick, rightBtnOnClick, both, idle）

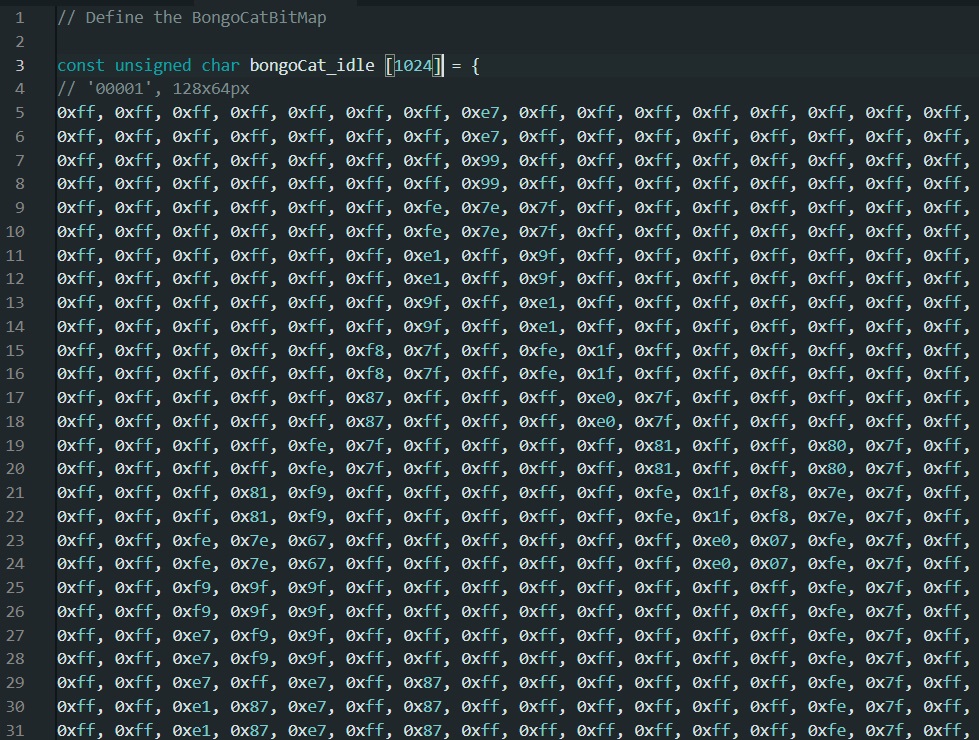

將圖片import進去program 將圖片export變成bitmap，利用LCD Assistant輸出成byte array。（詳細的工作原理之后可能再補充一下）
關於LCD Assistant使用方法，可以參考我在網上找到的：
＜Step By Step系列 - 番外篇 OLED圖片取檔方法, 使用LCD Assistant＞
之後我們將結果貼上在主程式裏面
需要注意的是如果我們直接貼上的話，應該會顯示以下錯誤：
因為我們的圖片通常是是一個常數不會變的東西，所以我們可以將圖片的資料放在Flash memory，因此我們需要加一個modifier “PROGMEM"在這個variable上面：
1
const unsigned char bongoCat_idle [ 1024 ] PROGMEM = {...};
詳細的使用可以參考官方的文章：Arduino - PROGMEM
之后圖片就可以順利import進去program裡面了！
按鈕控制 控制方面，可以想像成是一個簡單的state machine，望下按鈕的瞬間去render不同的圖片
1
2
3
4
5
6
7
8
9
10
// if both button cliecked, draw both
if ( leftBtnState == LOW && rightBtnState == LOW ) {
display . drawBitmap ( 0 , 0 , bongoCat_bothBtn , 128 , 64 , WHITE );
} else if ( leftBtnState == LOW ) {
display . drawBitmap ( 0 , 0 , bongoCat_leftBtn , 128 , 64 , WHITE );
} else if ( rightBtnState == LOW ) {
display . drawBitmap ( 0 , 0 , bongoCat_rightBtn , 128 , 64 , WHITE );
} else {
display . drawBitmap ( 0 , 0 , bongoCat_idle , 128 , 64 , WHITE );
}

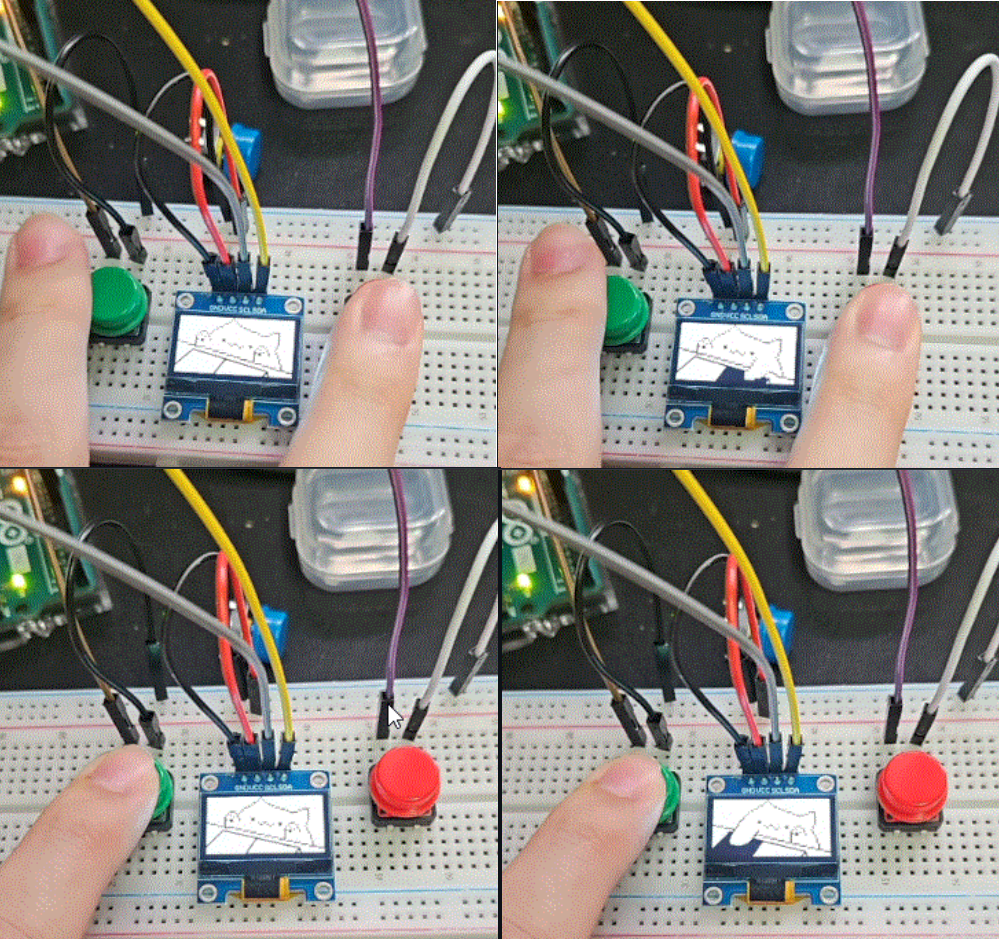

最終成果
